電金pcb,電金線路板,電金電路板

發布時間：2022年04月21日　　瀏覽量：次

板材：FR-4
板厚：1.0mm
層數：雙面板
尺寸：72.4＊36.3mm
最小孔徑：0.381mm
線寬/間矩：0.32＊0.41mm
銅箔厚度：1/1OZ
表面處理：電金工藝
阻焊/字符：綠油白字

Tags：電金電路板,電金pcb板,電金線路板

產品符合:

產品細節圖

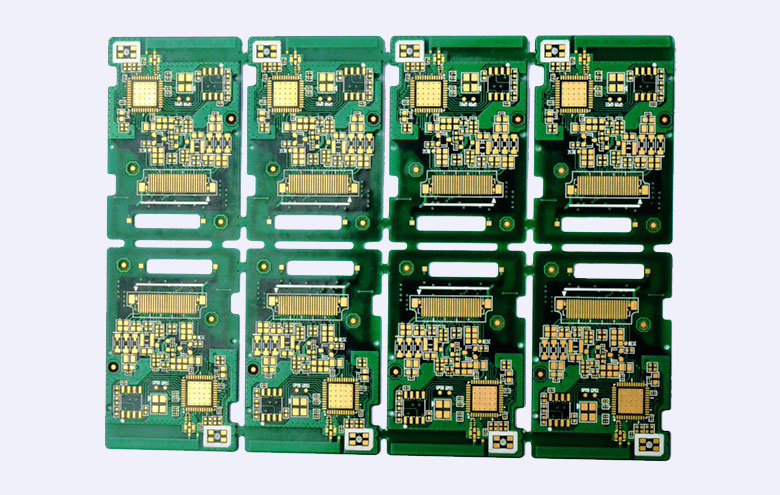

電金pcb板

｛電金電路板-背面產品細展示｝

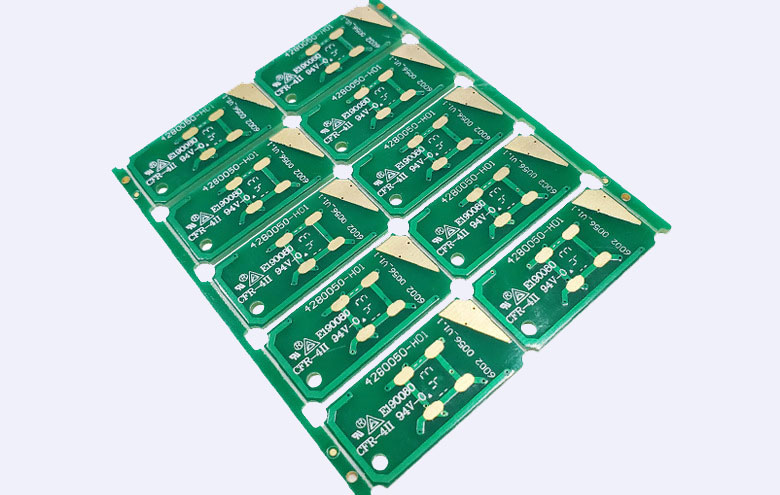

電金pcb

｛電金線路板-正面產品細展示｝

電金線路板制作工藝是通過電鍍方式使金粒子附著到線路板上，達到耐磨防氧化效果，這款電金電路板最小孔徑0.381mm,最小線寬間矩0.32*0.41mm,產品尺寸72.4*36.3mm,孔邊距線邊0.5mm,絲印線路偏差+0.076mm (+3mil)。

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開 路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
