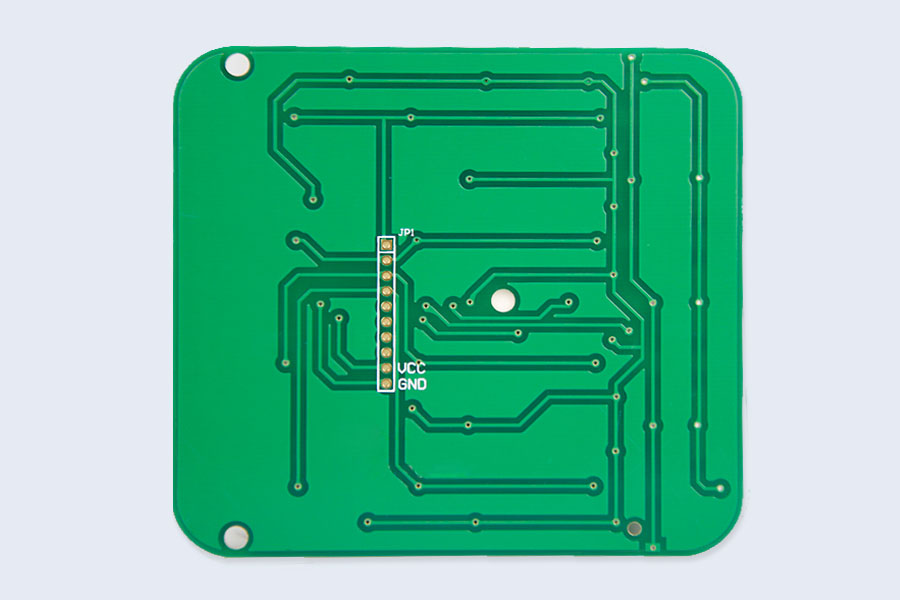

碳油電路板,雙面碳油線路板,PCB碳油板
發布時間：2022年06月09日 瀏覽量：次
- 板材：FR4
- 板厚：1.6mm
- 層數：雙面板
- 尺寸：43.68＊38.9mm
- 最小孔徑：0.33mm
- 線寬/間矩：0.32＊0.36mm
- 銅箔厚度：35/35um
- 表面處理：碳油工藝
- 阻焊/字符：綠油白字
Tags：碳油電路板,碳油線路板,碳油PCB
產品符合:
Tags：碳油電路板,碳油線路板,碳油PCB
碳油電路板是印刷PCB行業中的常見一種表面處理工藝，碳油線路板工藝是指采用絲網印刷技術,在PCB板指定之位置印.上碳油,經烤箱固化測試OK后形成合格的具有- - 定阻值的碳膜代替原有的電阻元件，碳油PCB權制程流程和其它工藝大致相同，唯一的區別在于印碳油具有更好的導電方法的性能，其字符是一種半導體的材料起到隔的用途。
PCB碳油板厚度:一次絲印碳油厚度: 0.3-1.0mil, 一次絲印碳油厚度公差:+/-0.3mil;若要求碳油厚度為1.0mil以上，則需二次返印碳油，二次返印碳.油厚度: 1.0-2.0mil, 厚度公差: +/-0.4mil, 二次返印碳油菲林比第一-次絲印碳油菲林單邊小3mil,故MI.上需寫兩套工具。
碳油電路板
