pcb板打樣按層數可分為：單面板,雙面板,四層板,六層板,八層板,十層板等多層pcb線路板，常規pcb形狀有:正方形,長方形,半圓形,矩形等各種形狀pcb板都有，對于不規則pcb板打樣，最難的除了成品鑼板就屬拼版和設計了，本章主要講解關于不規則pcb板打樣設計常見的幾個問題事項：

　　不規則pcb線路板打樣比規則形狀的也要難一-些 ,其實,主要難在外形邊框的設計上。如今電子產品技術突飛K猛進，PCB的要求越來越小,但是電路板的功能越來越多, 芯片越來越小,密集度越來越高。所以PC B板的設計也越來越復雜。

　　如何設計不規則pcb線路板打樣資料呢?

　　我們可以在AUTOCAD或CAXA等結構軟件上畫出所需PCB板的外框輪廓圖，再將設計好的PCB輪廓導入PCB設計軟件當中,生成PCB形狀圖,然后將元器性封裝調入該P(yáng)CB中進行布局、布線設計即可。

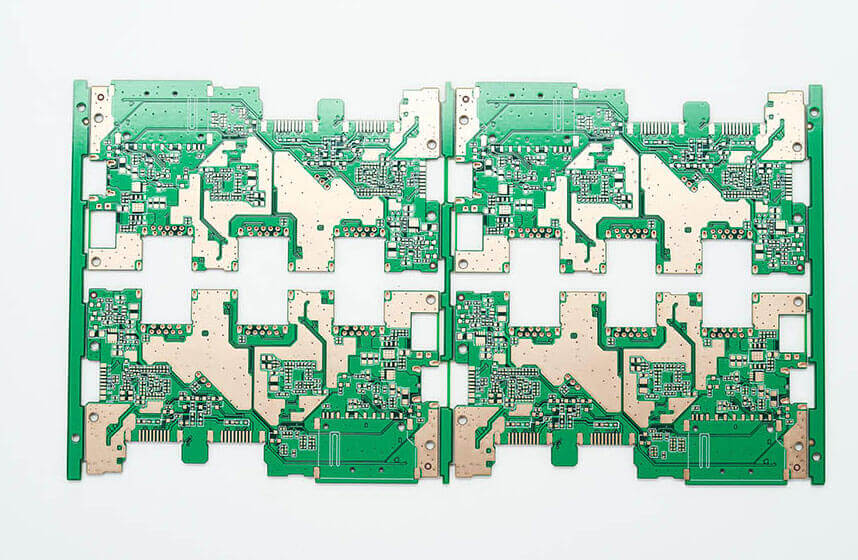

　　設計不規則pcb板時,還要考慮元器件外形高度限制，當外形高度限制復雜時, 對PCB的設計人員來說要考慮的因素就多了。上面只是其中一個電路板例子,在當今復雜的電子產品中并不是所有的PCB都是矩形的,而實際應用當中,很多線路板都是奇形怪狀的。

　　不規則線路板設計也不是一件很容易的事 , pcb設計的好壞對電路板的性能有很大的影響, 在設計不規則pcb板時需遵循PCB設計的原則, PCB設計也要積累很多相關經驗。比如高頻、低頻線怎么走，差分線怎么走 ,如何匹配信號阻抗,以及抗噪能力、散熱，防止各種信號線之間的干擾等。還要考慮各線路的電流大小,整個PCB的抗干擾能力、數字地與模擬地之間隔離,高頻電路應采取什么措施增強抗噪能力,去耦電容的位置以及走線等等。

　　規則的線路板,不但好設計,而且還好看，電子工程師必須根據實際電器結構和電路相互影響,以實際情況設計線路走向。大的功率輸出管兒，往往要固定到一條鋁片上,電容太大要設計到一個方向,冷熱隔離要把元件設計到截然不同的兩個地方。既要保證線板放得下,又要保證元件合理布局,散熱降溫通風透氣,干擾減少,有時候設計好的電路應用后,還有因?yàn)樵O(shè)計不好,干擾不少，故障通病也真不少，PCB設計很重要,不能為了好看而一味追求規則的需要而制造,線路板形狀一般要由機械結構工程師來設計,再把pcb的外形、內部固定器件相關的CAD文件交給pcbI程師，一般是DXf或者DWG格式文件。在pcb設計軟件里面可以導入這些結構文件,導入了之后就可以根據，這些圖形信息在pcb文件里面設置板子的不規則外形了。
